Fluidi idonei:
Acqua
Soluzioni di glicole inibito
Fernox Chemical Range /System Additives
Massima percentuale di glicole – 50%
Volume interno – 0,84 galloni US
Massima pressione di esercizio – 16 Bar/232 psi
Massima portata – 53 galloni US/min
Sfiato automatico con valvola di chiusura automatica – 12 Bar/174 psi
Massima temperatura di esercizio – 248⁰F
Tasso di raccolta – Fino al 100% delle sostanze contaminanti nell’impianto
Dati sulla perdita di pressione

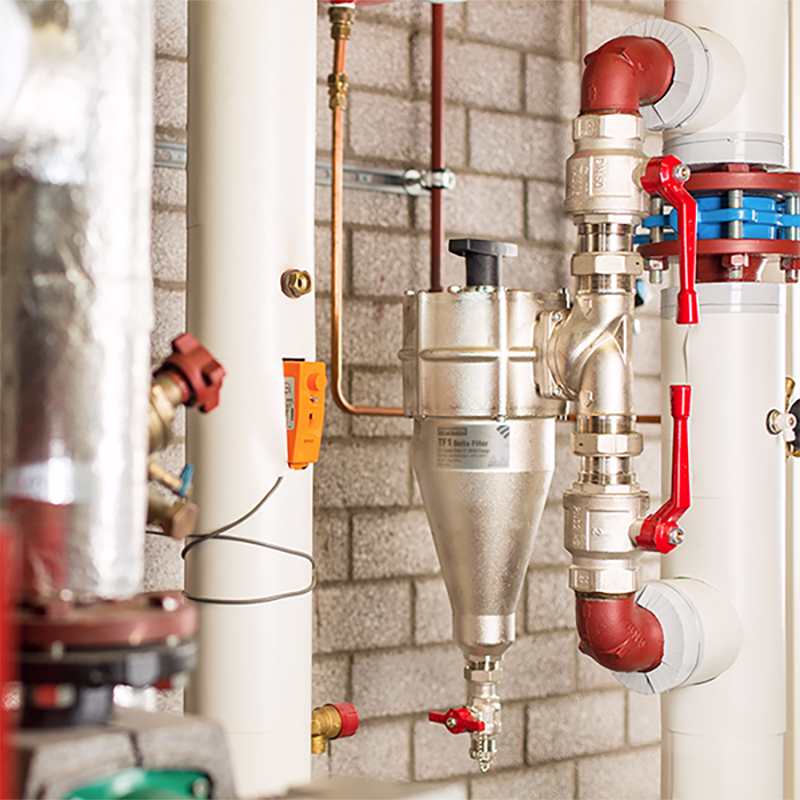

TF1 Delta Filter è stato sottoposto a test idrostatici
in conformità con Pressure Equipment Directive 97/23/EC
a 24 bar (348 psi) per una classificazione PN16
Principio di funzionamento – L’acqua contaminata entra nel filtro attraverso il collettore, trasportando diversi tipi di detriti e particolato in sospensione. Questi detriti, che includono impurità ferrose come la magnetite, passano attraverso il collettore ed entrano nel corpo principale del filtro.
TF1 Delta Filter utilizza filtrazione idrociclonica. L’idrociclone è un dispositivo statico che applica una forza centrifuga ad una miscela liquida per favorire la separazione delle particelle.
L’azione idrociclonica è stata progettata per convertire l’energia cinetica del liquido in movimento rotatorio. Quando l’acqua entra nel filtro, essa tende a girare intorno al suo corpo esterno, trasportando le particelle. La forma del filtro è stata progettata per creare una zona morta sul fondo, dove le particelle più pesanti si depositano per una rimozione sicura.
TF1 Delta Filter contiene un idrociclone ottimizzato per consentire la massima capacità di filtrazione di materiali sia magnetici che non magnetici.
Una volta che il flusso idrico raggiunge il fondo del filtro, l’acqua risale attraverso il centro del TF1 Delta Filter, trasportando particelle sopra la guaina del magnete, favorendo un’ulteriore filtrazione magnetica e ottimizzando le capacità di raccolta del filtro.
Eventuale sporcizia accumulata nel filtro può essere scaricata rimuovendo il magnete dalla guaina e aprendo la valvola di svuotamento. Questa procedura è illustrata nella guida alla pulizia, e non richiede lo spegnimento dell’impianto o lo smontaggio del filtro.
