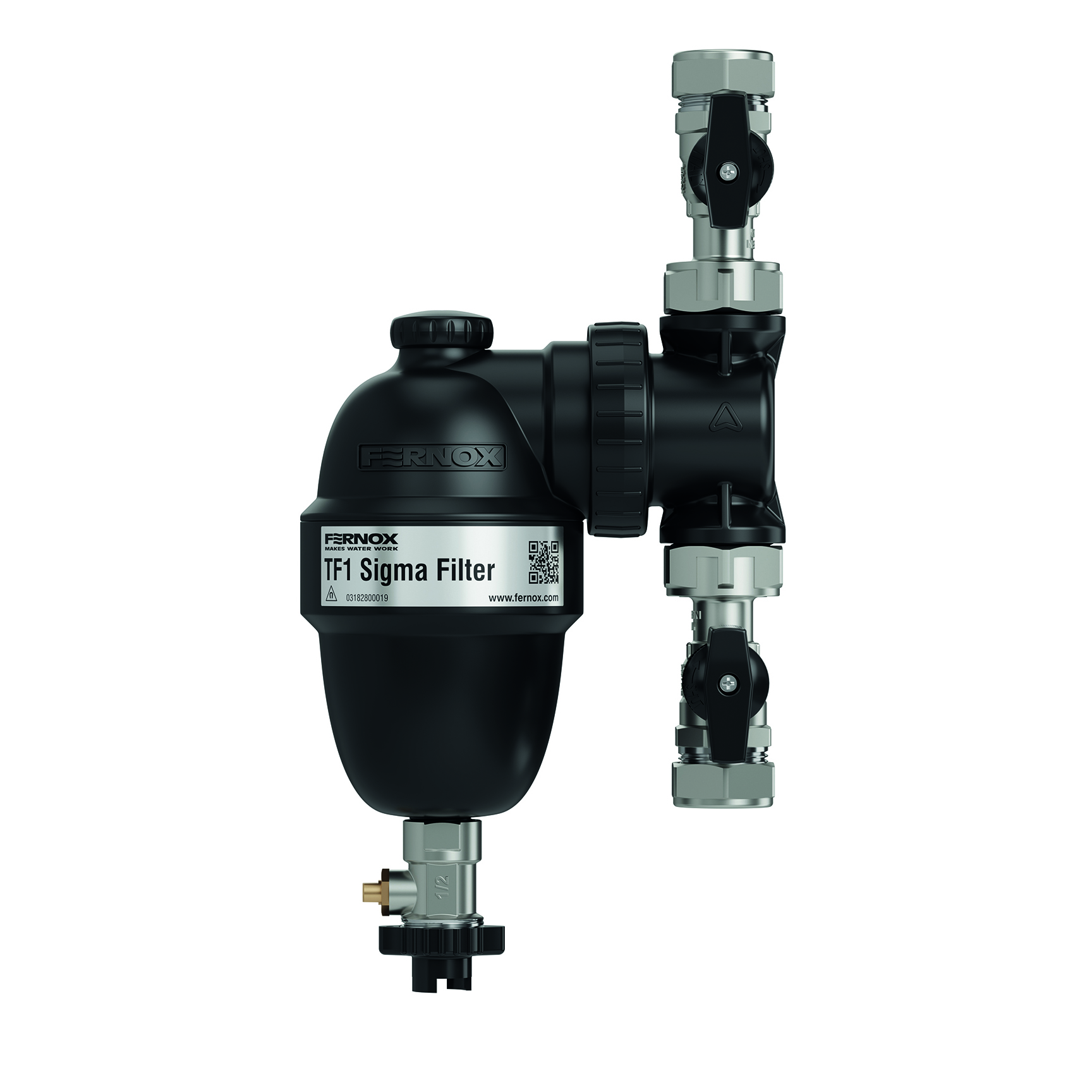

TF1 Sigma Filter

Garanzia: 10 Anni

TF1 Sigma Filter è un filtro in linea ad alte prestazioni, sviluppato usando ingegneria di precisione; grazie al suo design senza coperchio esso offre maggiore affidabilità e robustezza. Ideale per spazi ristretti, grazie alla possibilità di installazione con orientazioni multiple fino a un angolo di 45 gradi. Questo filtro a compositi plastici è semplice da installare sia su tubazioni orizzontali che verticali; esso sfrutta la tecnologia Hydronic Particle Separation (HPS) per depositare gli agenti contaminanti nel gruppo magnete ad alta potenza dell’unità e consentire la loro sicura rimozione.

  • L’innovativo design dell’unità sigillata, sottoposta a prove di pressione, offre livelli massimi di affidabilità e facilita una pulizia facile e veloce attraverso la valvola di scarico
  • Azione ineguagliabile nella cattura di una gamma di detriti magnetici e non magnetici grazie alla tecnologia HPS
  • Prodotto robusto e durevole, creato usando polimeri ingegneristici rinforzati con fibra di vetro di alta qualità e ottone sul collettore di plastica
  • Dosaggio veloce, pulito e pratico attraverso la valvola di scarico: riduce il tempo richiesto in situ per la manutenzione dell’impianto
  • Facile da installare sia in posizione orizzontale che verticale
  • Non blocca o riduce il flusso
Filters Sort results
Reset Apply
Codice prodotto
Tipo
Formato
Scheda informativa prodotto
62570
With Valves
3/4"
62571
With Valves
1"
Panoramica del prodotto

TF1 Sigma Filter è fabbricato usando un polimero ingegneristico ad alta resistenza, adatto ad applicazioni per impianti di riscaldamento e raffreddamento. Il polimero rinforzato con fibra di vetro offre una buona resistenza all’idrolisi, insieme ad un’elevata resistenza a sollecitazioni e abrasioni. Il polimero è compatibile con glicoli e additivi impiegati negli impianti di riscaldamento centrale. TF1 Sigma Filter è stato progettato per garantire una perdita di pressione minima, mantenendo allo stesso tempo un’alta efficienza di raccolta. L’elemento HPS interno, il gruppo magnetico e l’area di basso flusso sono stati progettati per permettere al filtro di raccogliere una gamma di sostanze contaminanti senza interferire con il funzionamento del resto dell’impianto di riscaldamento. TF1 Sigma Filter utilizza una gamma di componenti di alta qualità per massimizzare le prestazioni del filtro. Il collettore metallico con presa a scorrimento fornisce una connessione sicura con l’impianto di riscaldamento. Il magnete è fabbricato usando neodimio di qualità superiore, per consentire un alto coefficiente di raccolta con un robusto elemento filtrante che garantisce un livello di raccolta regolare e costante.

Applicazione, montaggio e dosaggio

TF1 Sigma Filter può essere installato su tubazioni verticali o orizzontali, in base alla direzione di flusso indicata dalla freccia sul collettore. TF1 Sigma Filter va preferibilmente posizionato sul ritorno della caldaia; esso può essere installato ad un angolo massimo di 45° dalla posizione verticale, qualora l’altezza d’ingombro sia limitata. TF1 Sigma Filter è stato progettato per proteggere la caldaia dai danni causati dalla circolazione di detriti corrosivi, i quali si accumulano nell’impianto per via di una reazione chimica causata dal contatto dell’acqua con le leghe metalliche usate all’interno dell’impianto di riscaldamento e raffreddamento. Il trattamento dell’impianto con un inibitore di qualità della gamma Fernox Protector previene la formazione di impurità e calcare a lungo termine, nel rispetto dei regolamenti e della migliore prassi.

Confezione, manegevole e sicura

TF1 Sigma Filter può essere installato su tubazioni verticali o orizzontali, in base alla direzione di flusso indicata dalla freccia sul collettore. TF1 Sigma Filter va preferibilmente posizionato sul ritorno della caldaia; esso può essere installato ad un angolo massimo di 45° dalla posizione verticale, qualora l’altezza d’ingombro sia limitata. TF1 Sigma Filter è stato progettato per proteggere la caldaia dai danni causati dalla circolazione di detriti corrosivi, i quali si accumulano nell’impianto per via di una reazione chimica causata dal contatto dell’acqua con le leghe metalliche usate all’interno dell’impianto di riscaldamento e raffreddamento. Il trattamento dell’impianto con un inibitore di qualità della gamma Fernox Protector previene la formazione di impurità e calcare a lungo termine, nel rispetto dei regolamenti e della migliore prassi.

Prestazioni

Fluidi idonei: Acqua Soluzioni di glicole inibito Fernox Chemical Range / System Additives Percentuale massima di glicole – 50% Pressione massima di esercizio – 5 bar Flusso massimo – 50 L/min Temperatura massima di esercizio – 100⁰C Tasso di raccolta – Fino al 100% dei contaminanti dell’impianto Principio di funzionamento – L’acqua contaminata entra nel filtro attraverso il collettore, trasportando vari detriti dell’impianto e particolato in sospensione. Questi detriti, che includono impurità ferrose come la magnetite, passano attraverso il collettore ed entrano nel corpo principale del filtro. L’acqua è forzata verso il fondo del filtro grazie al flusso idraulico appositamente creato all’interno del filtro dal separatore idrodinamico di particelle (HPS). L’azione dell’elemento HPS aiuta non solo a colpire le particelle di sporcizia in sospensione nell’acqua, ma anche a dirigerle verso un’area di basso flusso appositamente creata alla base del filtro. Il flusso idrodinamico all’interno del filtro permette inoltre di catturare impurità ferrose grazie al gruppo magnetico ad alta potenza. Per uscire dal filtro l’acqua deve passare sulla guaina del magnete e intorno all’elemento HPS, per poi attraversare il collettore. In questo modo i detriti d’impianto non possono fuoriuscire dall’unità e vengono catturati dall’area di basso flusso o dal magnete ad alta potenza, il che vuol dire che soltanto acqua pulita fuoriesce dal filtro. Eventuale sporcizia accumulata nel filtro può essere scaricata rimuovendo il magnete dalla guaina e aprendo la valvola di svuotamento. Questa procedura è illustrata nella guida alla pulizia, e non richiede lo spegnimento dell’impianto o lo smontaggio del filtro.

Proprietà fisiche / Proprietà

Corpo del filtro – Polimero ingegneristico con fibra di vetro Collettore – Polimero ingegneristico con fibra di vetro e ottone nichelato Valvola di svuotamento – Ottone nichelato Seegerring – Acciaio inox Guarnizioni e rondelle – EPDM

Volumetrie / Dimensioni
Filters Sort results
Reset Apply
Codice prodotto
Tipo
Formato
Dimensioni unità singola
Codice a barre unità singola
Dimensioni cartone esterno
Codice a barre cartone esterno (ITF)
62570
With Valves
3/4"
180 × 255 × 115 mm
5014551625709
241 x 362 x 268 mm
05014551002401
62571
With Valves
1"
179 × 346 × 112 mm
5014551625716
241 x 178 x 352 mm
05014551002418
Cleaning Diagram
Dimensions Diagram
Dosing Diagram
Pressure Differential Graph
TF1 Sigma – Progettato con precisione, robusto e affidabile
